GPIO简介

• GPIO通用输入输出口
• 引脚电平：0v~3.3v，部分引脚可容忍5v
• 输出模式可以控制端口输出高低电平，用以驱动LED、控制蜂鸣器、模拟通信协议输出时序等
• 输入模式下可读取端口的高低电平或电压，用于读取按键输入，外接模块电平信号输入、ADC电压采集、模拟通信协议接收数据等

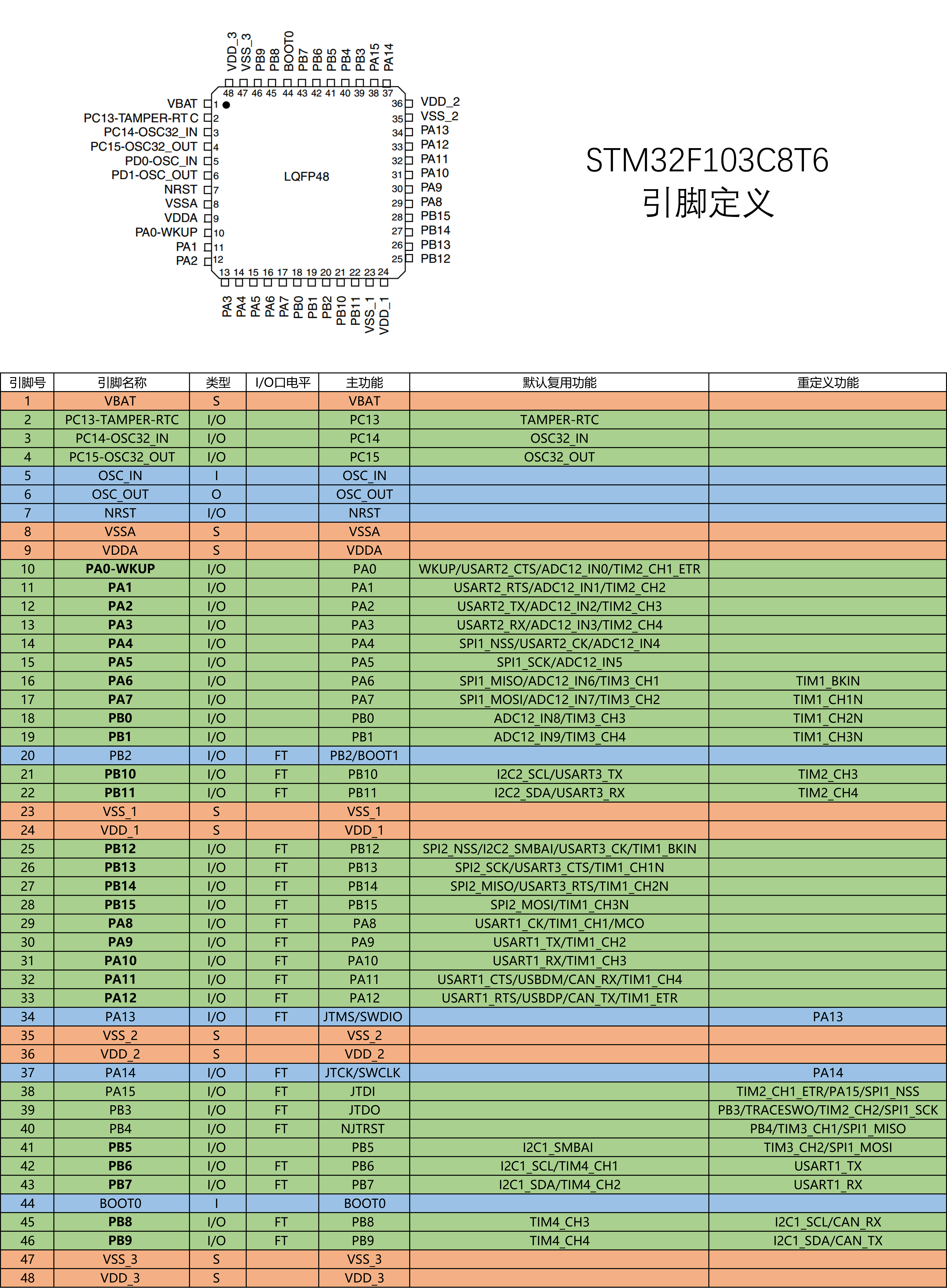

1、STM32F103C8T6引脚定义

引脚功能概述

1. VDD: 电源引脚（+3.3V）。
2. VSS: 地引脚（GND）。
3. NRST: 复位引脚（外部复位）。
4. PA0 - PA15:
   • 可配置为GPIO（通用输入输出），可以作为输入或输出。
   • 一些引脚还有特殊功能，如ADC（模数转换）、USART（串口通信）、TIM（定时器）等。
5. PB0 - PB15:
   • 也可配置为GPIO，支持类似的功能。
   • 包括I2C、SPI、USART等外设功能。
6. PC13 - PC15:
   • PC13、PC14、PC15通常用作GPIO，也可用于特殊功能（如某些外设）。
7. PD0 - PD1:
   • 主要用于外部中断和GPIO。

具体功能示例

• ADC引脚: PA0、PA1、PA2等可用于模数转换输入。
• USART引脚: PA9（TX）、PA10（RX）用于串口通信。
• I2C引脚: PB6（SCL）、PB7（SDA）用于I2C通信。
• SPI引脚: PA4（NSS）、PA5（SCK）、PA6（MISO）、PA7（MOSI）用于SPI通信。

使用注意事项

• 确保在设置引脚时，根据功能选择合适的模式（输入、输出、复用等）。
• 根据电流和电压要求，为LED等设备配置适当的限流电阻。
• 了解每个引脚的最大输入电压和电流，避免损坏芯片。

如果你需要更详细的引脚功能描述或具体应用示例，可以查看STM32F103C8T6的数据手册。

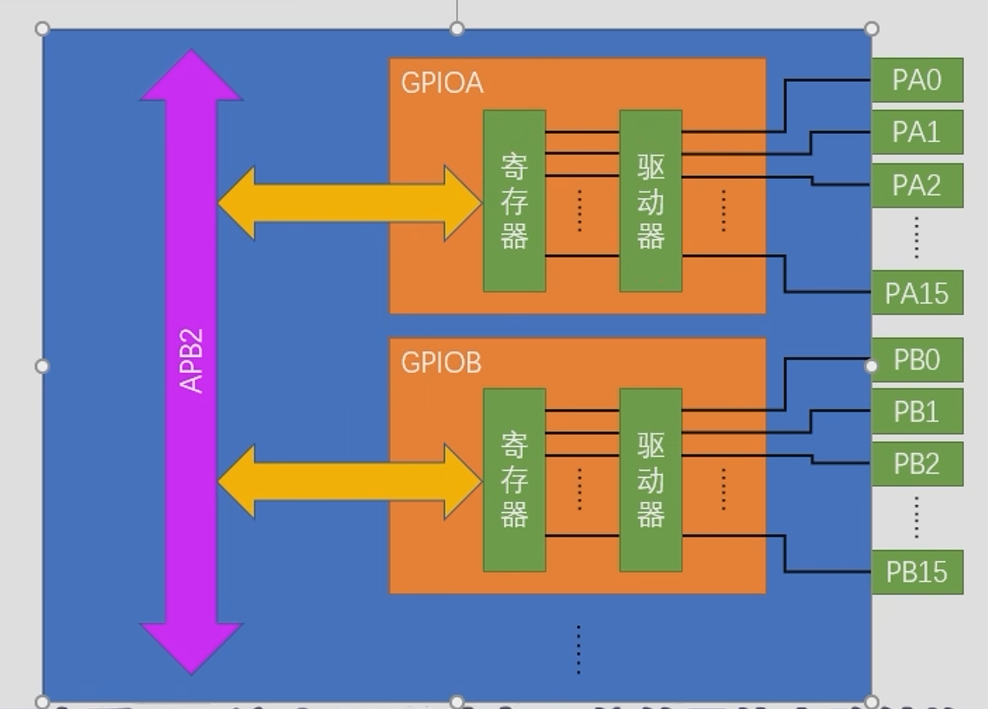

2、GPIO基本结构

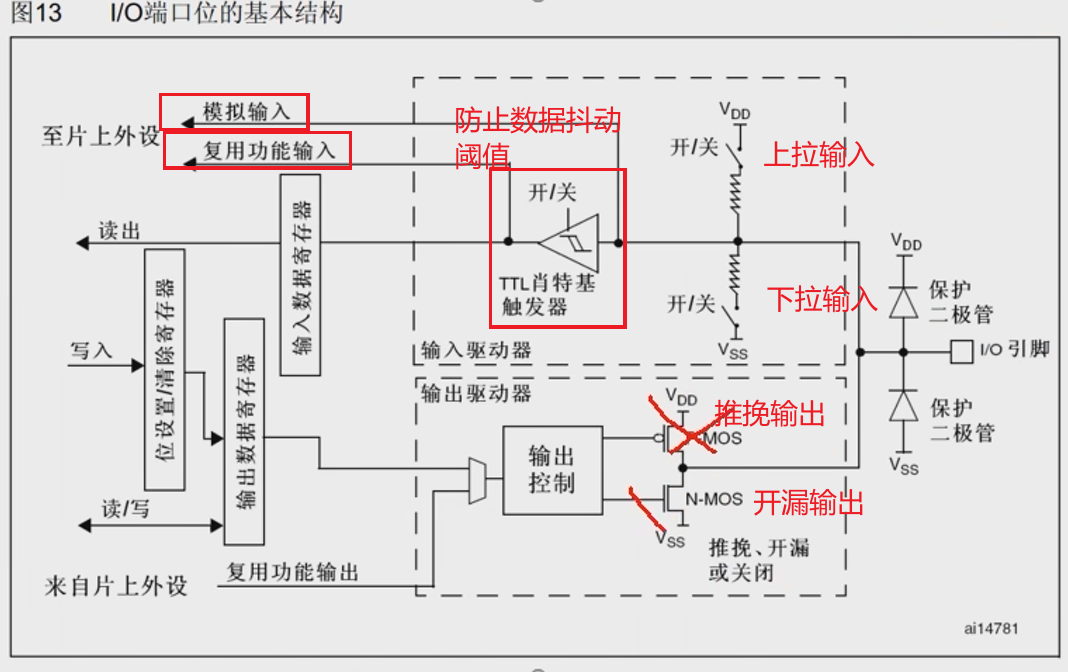

GPIO位结构

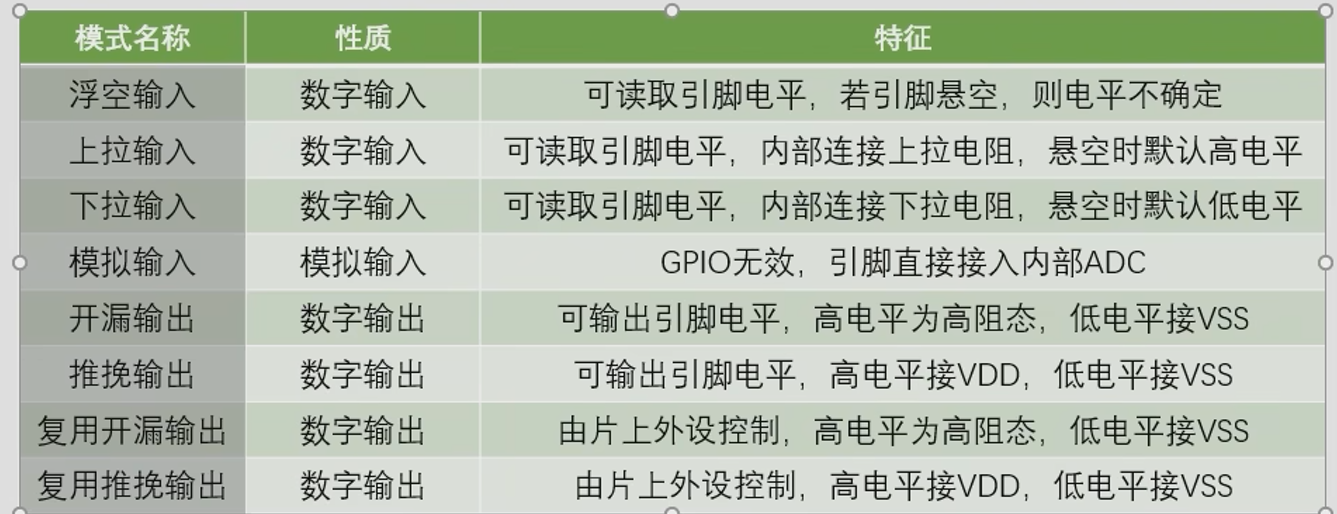

推挽输出高低电平均有输出能力 开漏输出仅低电平有输出能力

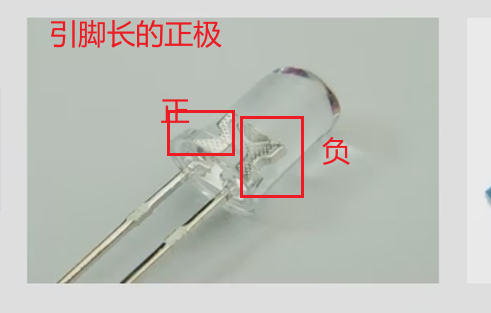

4、二极管
